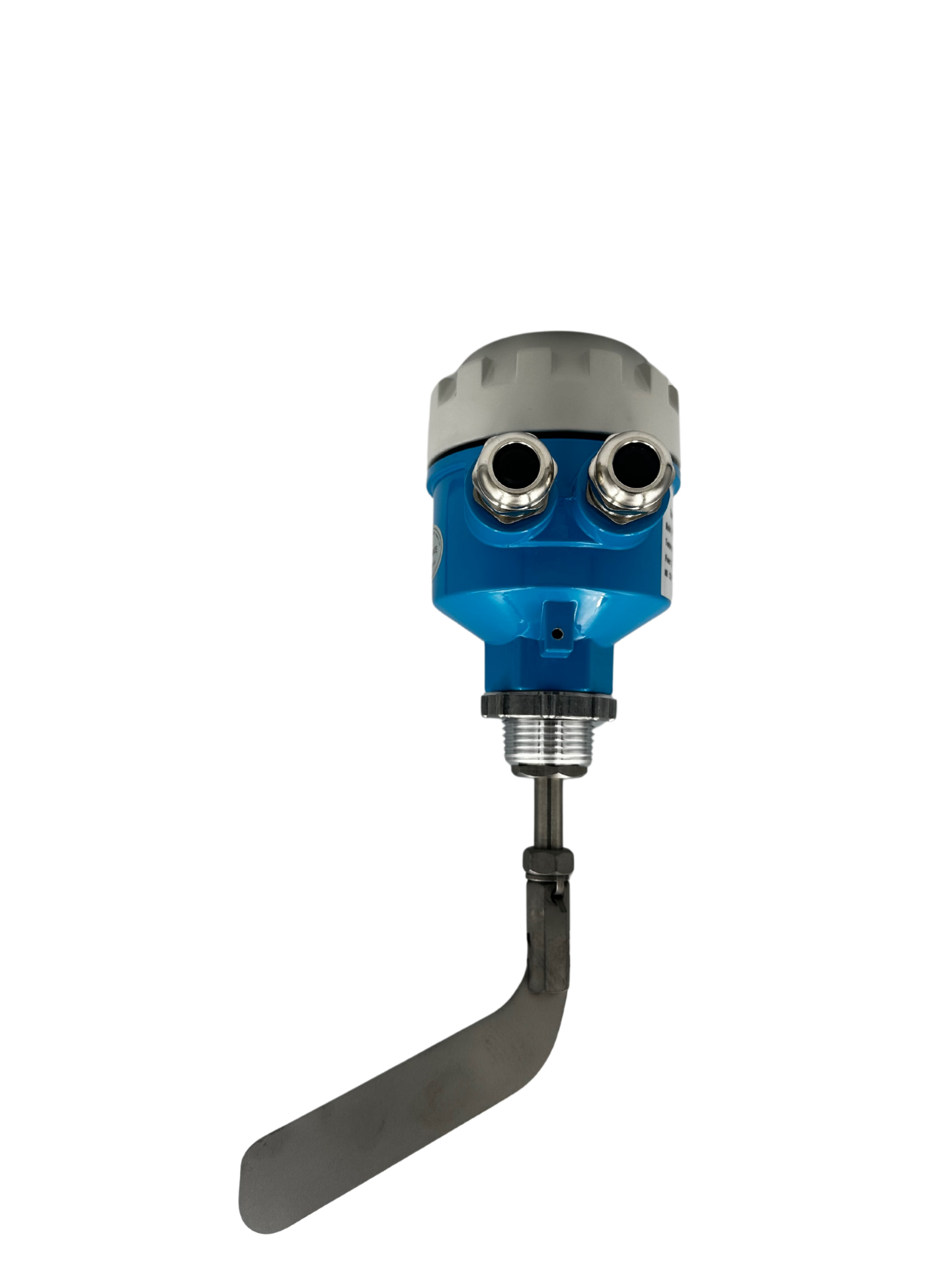

Motorlu Seviye Sensörü
Motorlu seviye şalteri; bir motor gücü ile tank içine giren palet sürekli döner. Yükselen seviye ile palet malzemenin içinde kaldığında sıkışarak dönemez noktaya gelir ve dönüş durduğunda kontak çıkışı verir, böylece seviye tespit edilir. Hareketli bir sistem olduğu ve sert malzemelerde kullanıldığı için bakım gerektiren bir ölçüm yöntemidir.
Kategori
Stok Kodu
ILT-02
TEKNİK ÖZELLİKLER
| Mekanik Bağlantı | R 1 " |
| Bağlantı Malzemesi | Alüminyum |
| ILT-02-D | 24 VDC |
| ILT-02-C | 220VAC |
| Maks. Sıcaklık | 80 C |
| Tork Değeri | 4 kademeli |
| Devir Sayısı | 5 d/d |
| Mil Boyu | 100mm |
| Koruma Sınıfı | IP65 |
| Çıkış | 1x NA/NK |
ÜRÜN AÇIKLAMASI

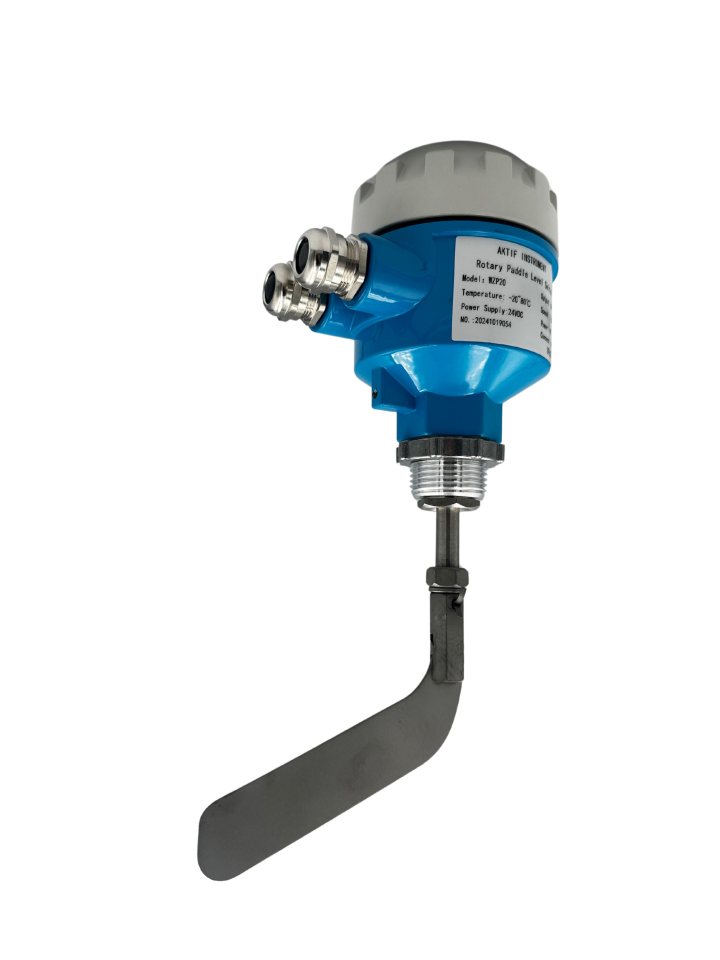

Motorlu Pedallı Seviye Şalteri Çalışma Şekli:
Bir senkron motor, şaft ile uzatılarak tak içerisine monte edilmiş dönen pervaneyi tahrik eder. Tank içerisindeki ürün pervane ( palet ) seviyesine ulaştığında pervane ( palet ) durur. Motor itme kuvveti ile orjinal pozisyonundan hareket eder. Burada, bir mikro şalter devreye girer ve alarm sinyali çıkış verir. Aynı anda ikinci bir mikro şalter de motoru durdurur. Depodaki ürün seviyesi azalır ise yay kuvveti ile motor eski durumuna gelir ve mikro şalterler orjinal kontak konumlarına gelir. Böylece motor tekrar çalışmaya başlar ve kontak alarm durumundan çıkar.
Yay pozisyonunun değiştirerek, şalter hassasiyeti 3 kademeli olarak ayarlanabilir.
Bir senkron motor, şaft ile uzatılarak tak içerisine monte edilmiş dönen pervaneyi tahrik eder. Tank içerisindeki ürün pervane ( palet ) seviyesine ulaştığında pervane ( palet ) durur. Motor itme kuvveti ile orjinal pozisyonundan hareket eder. Burada, bir mikro şalter devreye girer ve alarm sinyali çıkış verir. Aynı anda ikinci bir mikro şalter de motoru durdurur. Depodaki ürün seviyesi azalır ise yay kuvveti ile motor eski durumuna gelir ve mikro şalterler orjinal kontak konumlarına gelir. Böylece motor tekrar çalışmaya başlar ve kontak alarm durumundan çıkar.
Yay pozisyonunun değiştirerek, şalter hassasiyeti 3 kademeli olarak ayarlanabilir.
