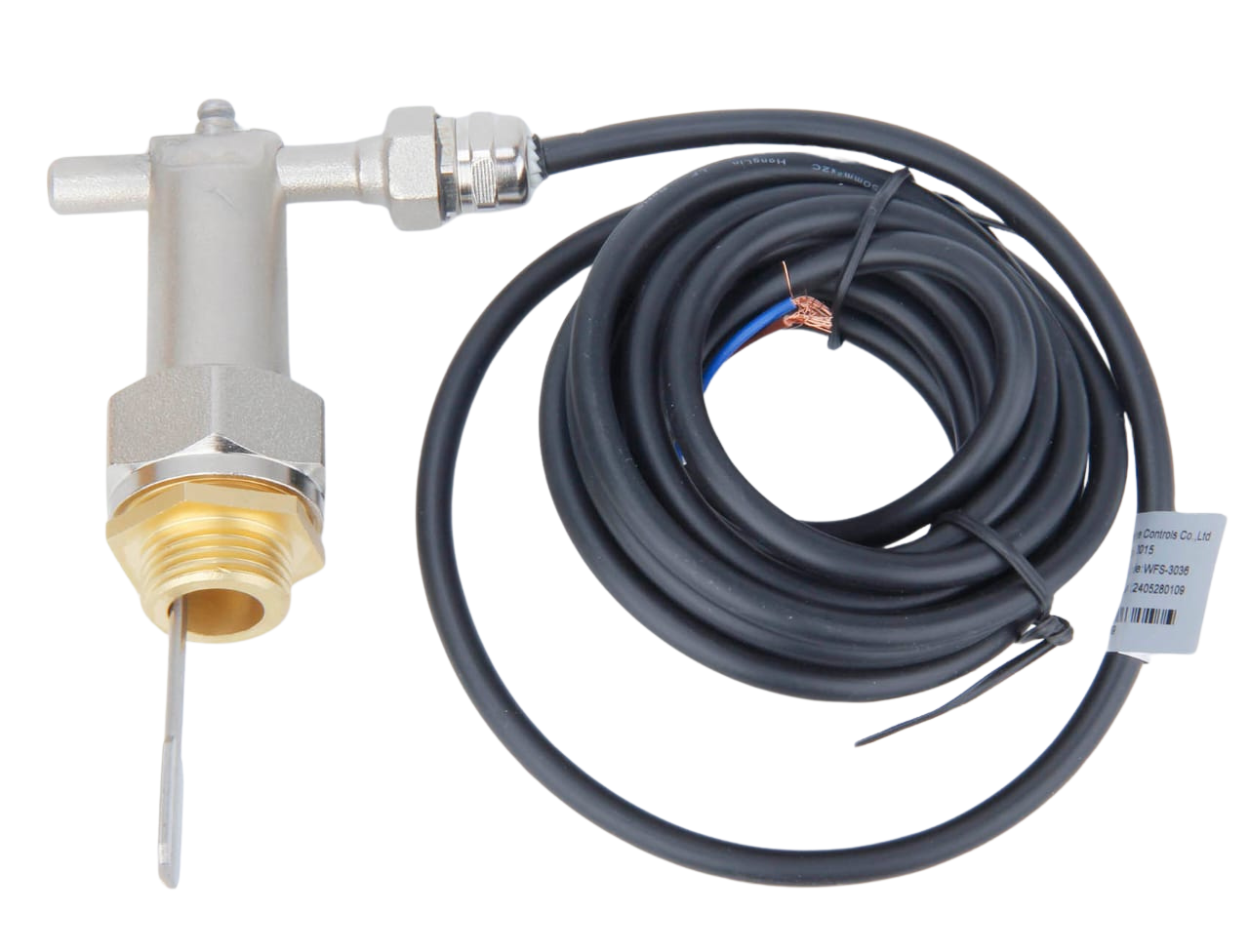

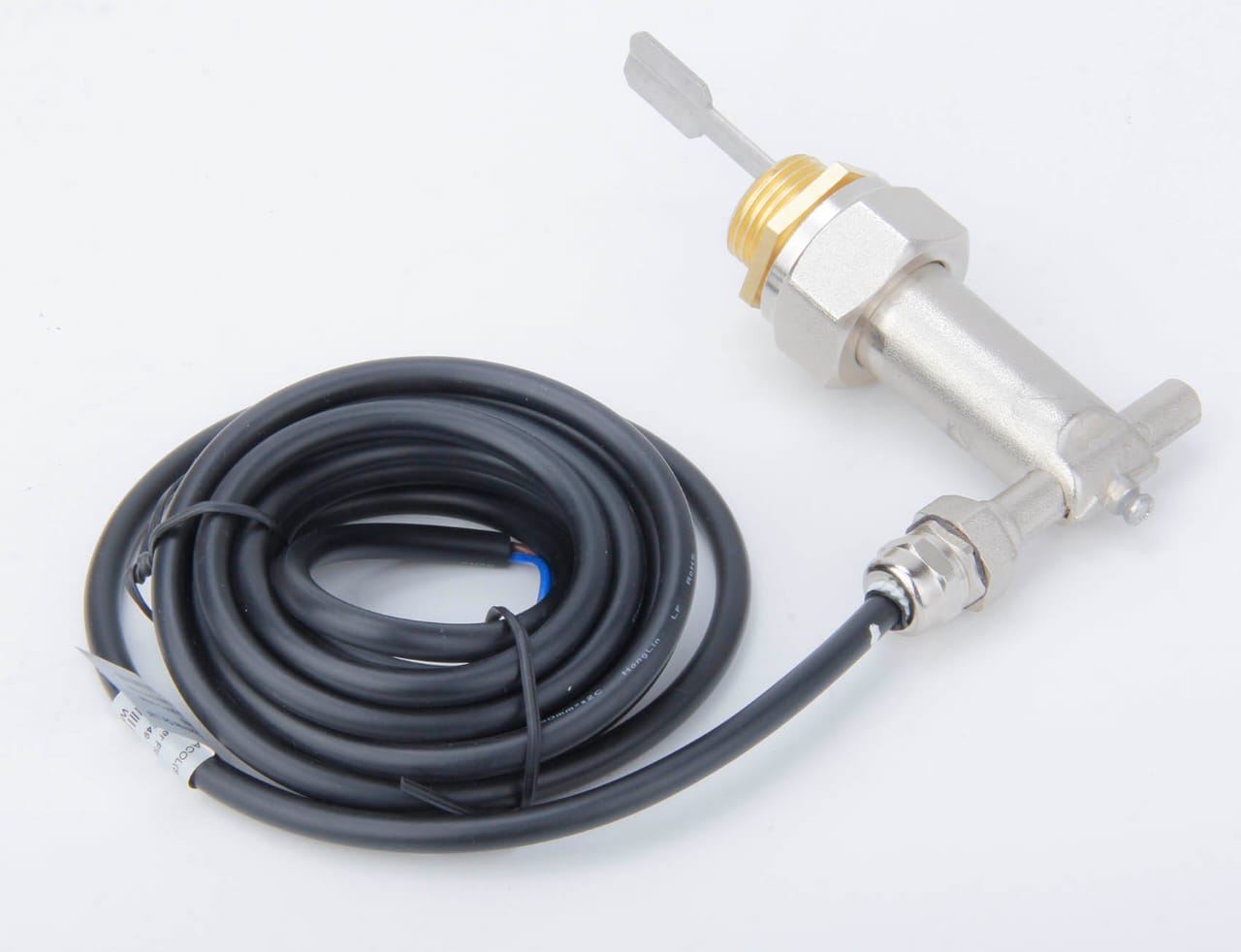

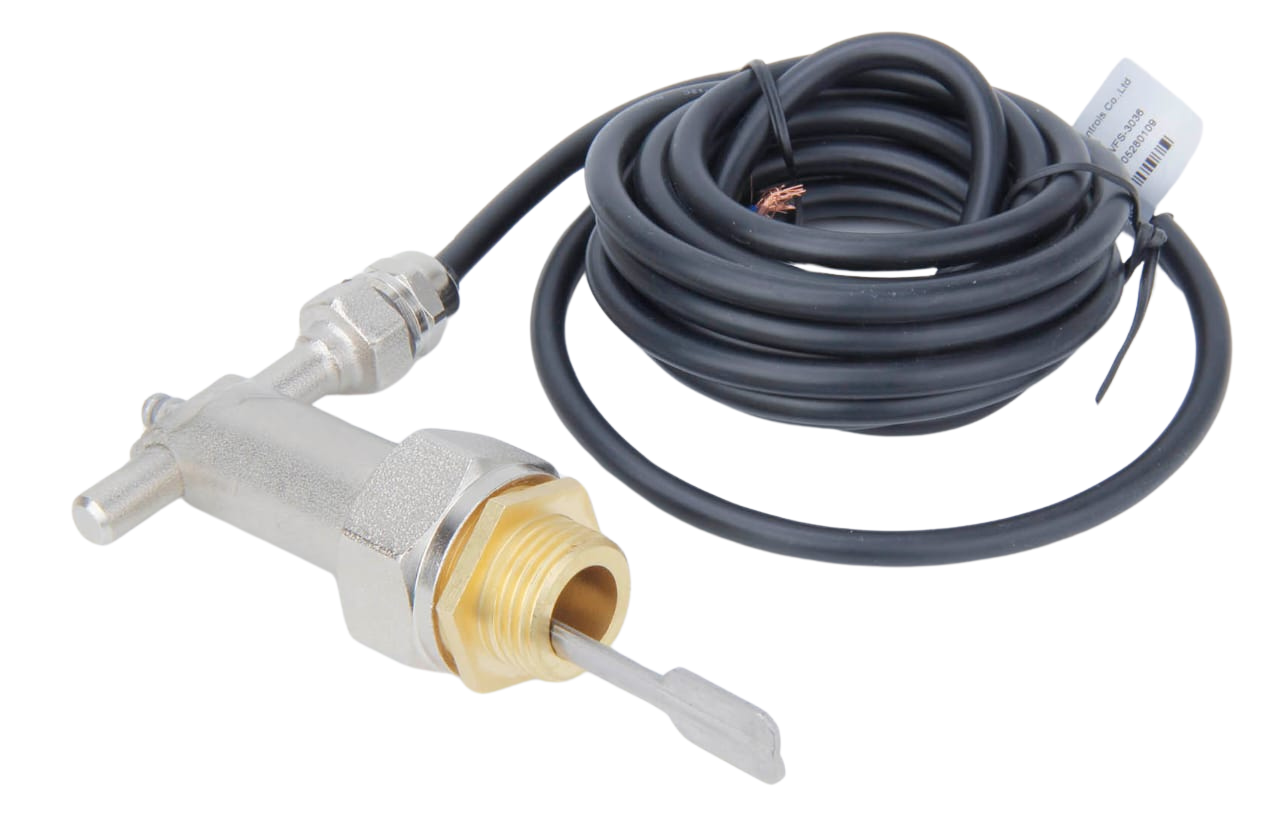

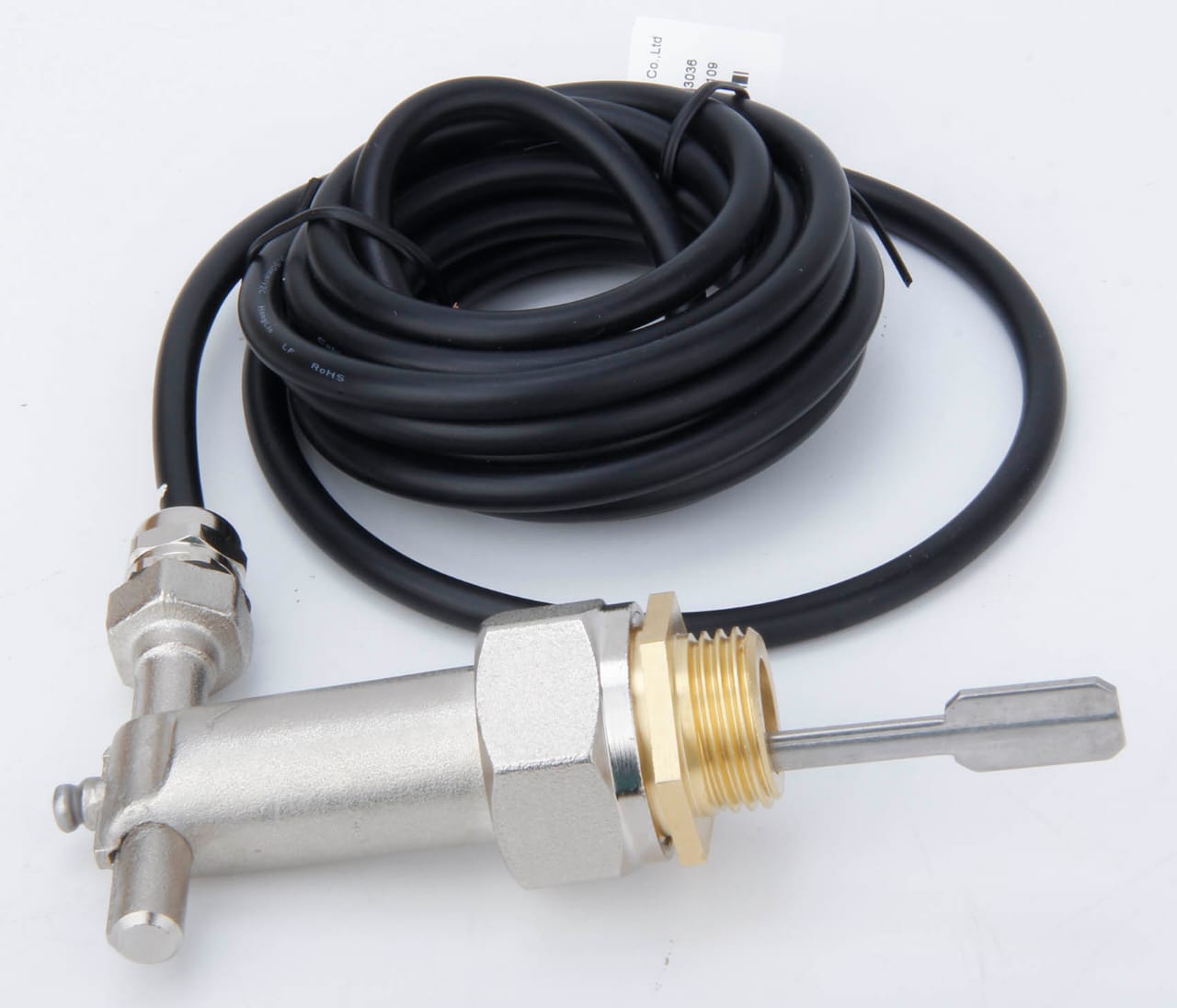

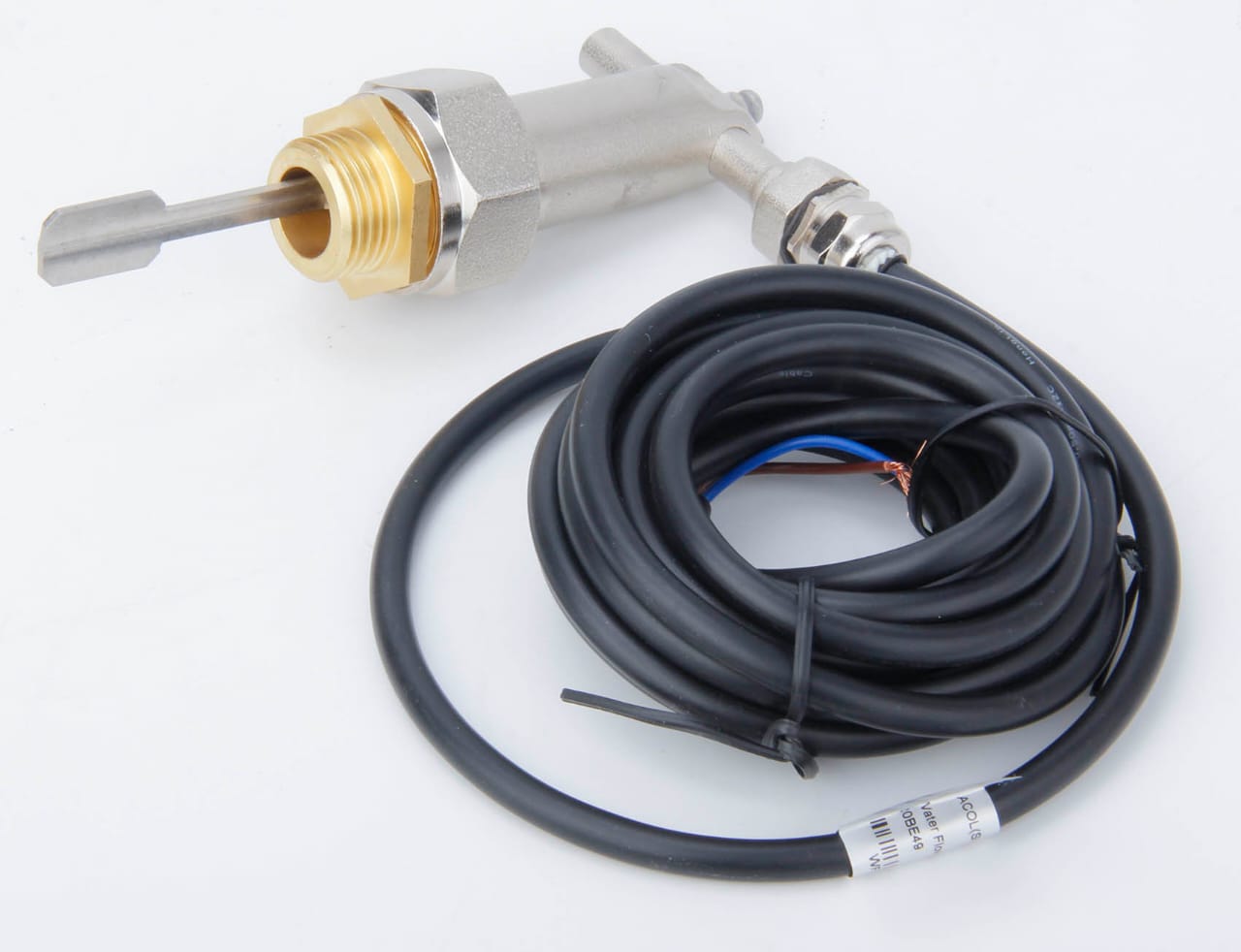

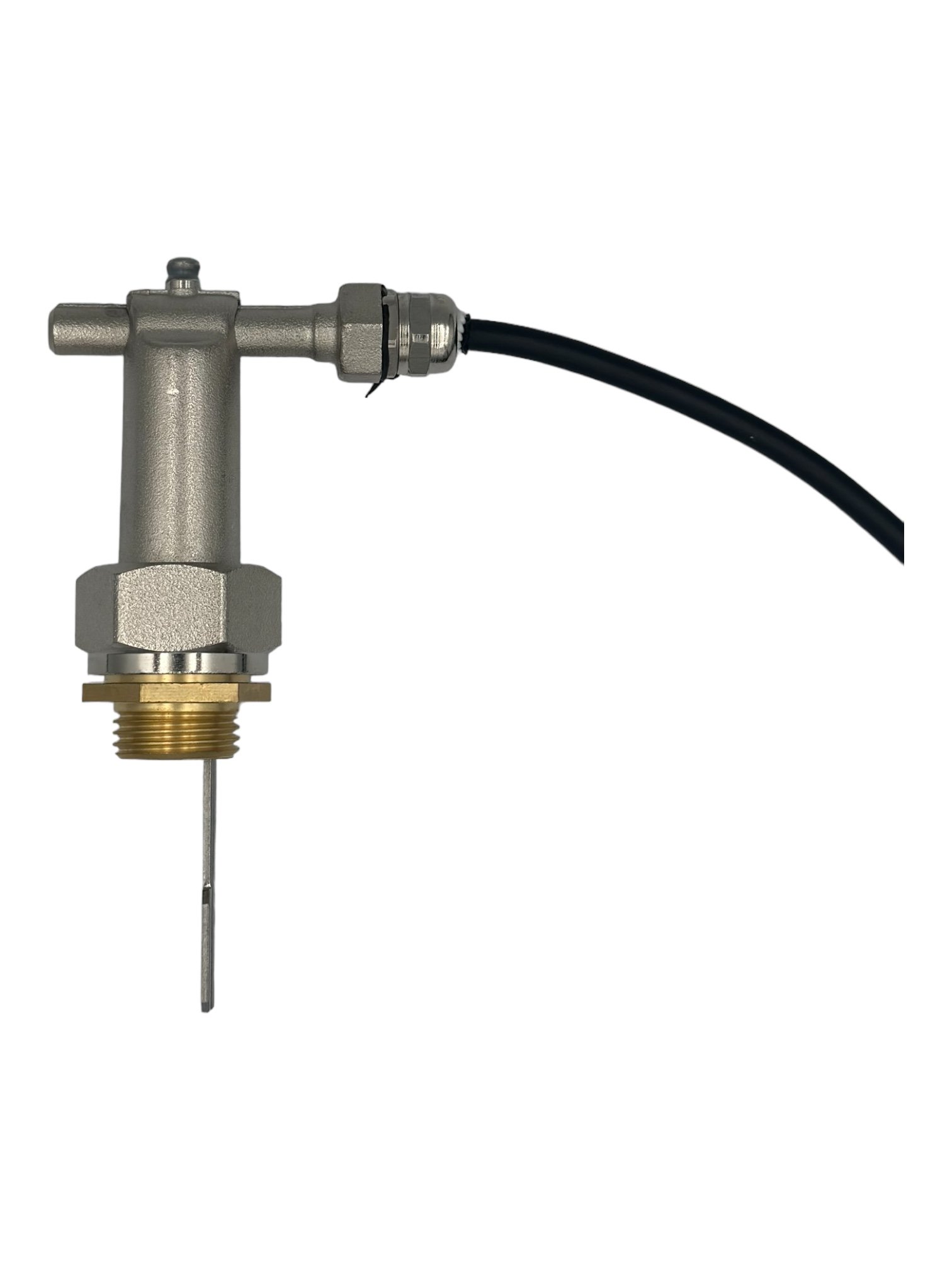

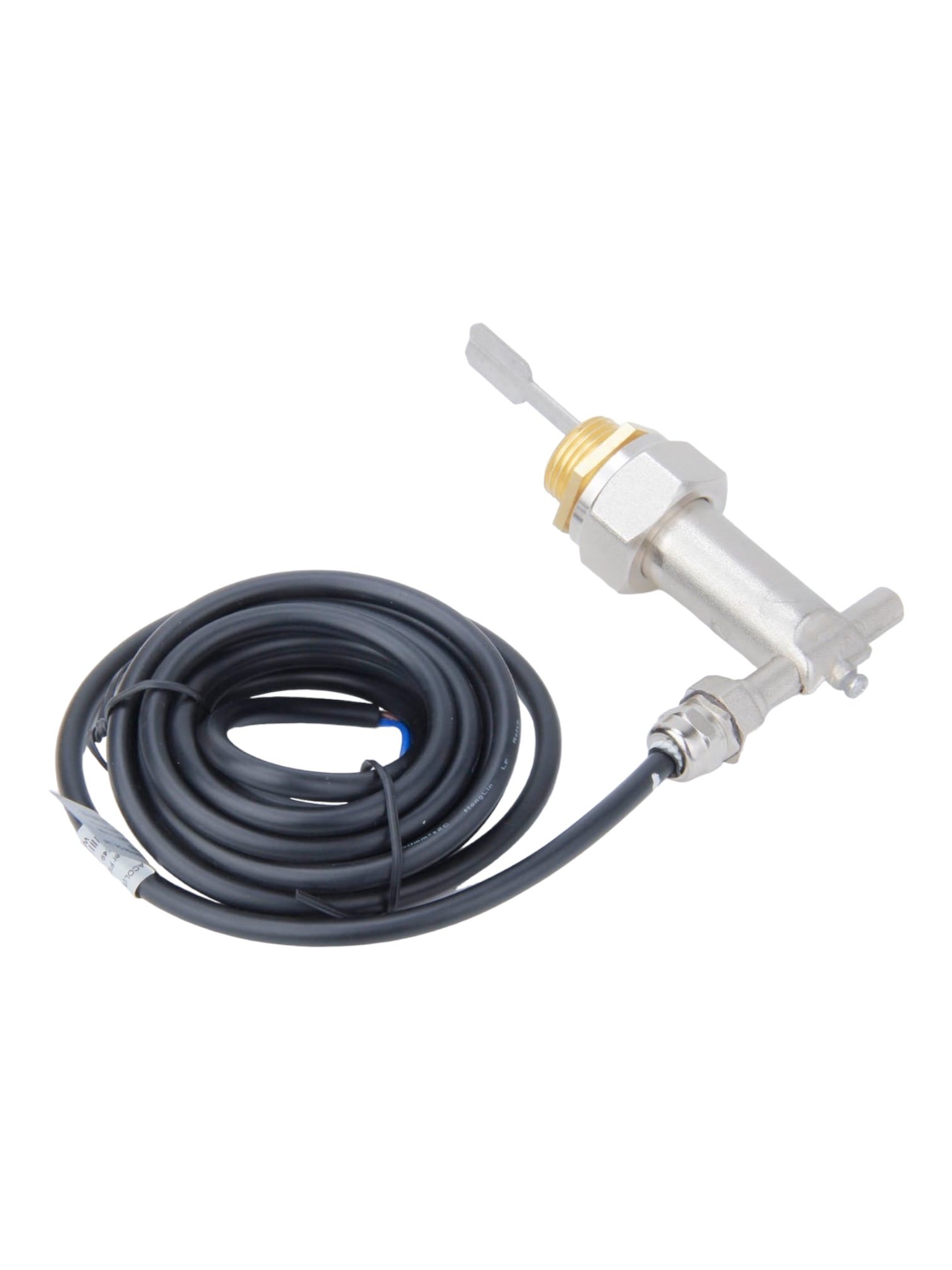

Daldırma Tip Pedallı Akış Şalteri
| Mekanik bağlantı | R1/2" |
| Malzeme | Pirinç veya Paslanmaz çelik |
| Maks.basınç | 25 bar |
| Maks. sıcaklık | 85 C |
| Çıkış | 1xNO akım kontağı |
| Anahtarlama aralığı | 68-90 l/dk ... 383-533 l/dk su |
Çalışma Prensibi:
Gövde üzerinde bir noktadan sabitlenen palet akış ile hareket ederek, diğer ucuna takılı mıknatıs, akışkanla temas etmeyen gövde dışında yerleştitirlen reed röleyi tetikleyerek akış bilgisi elde edilir. Akış kesildiği zaman pedalın ilk konumuna gelmesini, gövde üzerine takılan pedaldaki mıknatısın ters kutuplu olanı ile itilerek sağlanır. Bu sayede yaylı mekanizmalara göre daha uzun ömürlü ve daha yüksek basınca dayanım sağlanmış olur. Yüksek hassasiyetli ve uzun ömürlü olan reed röle kullanılır.

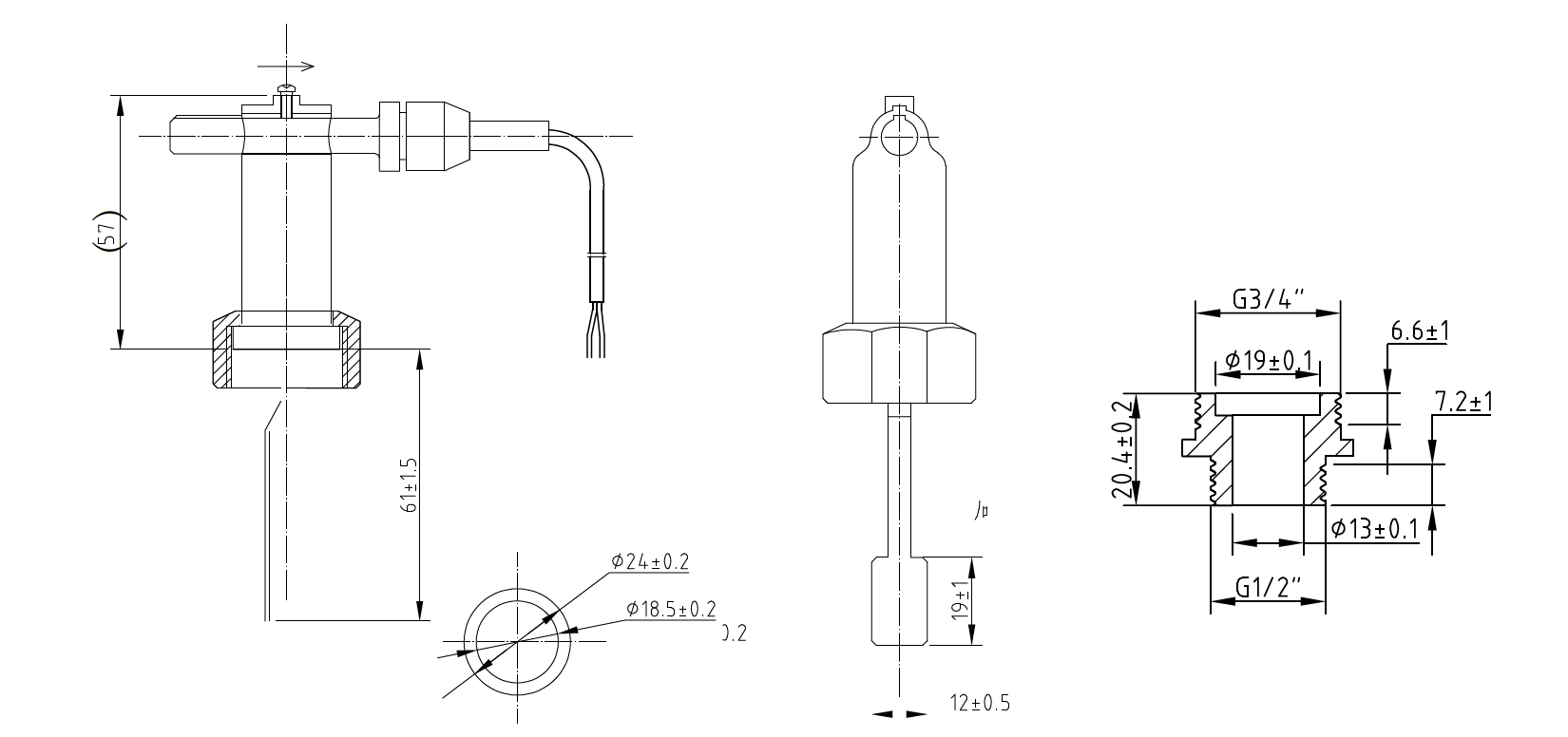

Teknik Çizim:
Akış şalterleri, borulardaki düşük viskoziteli sıvıların akışını izler ve kontrol eder. Minimum akış hızını sağlamak ve böylece yüksek kaliteli sistemleri ve kurulumları hasarlardan korumak için güvenilir bir çözüm sunarlar. Bu tip akış şalterleri, iyi kurulmuş mekanik çalışma çalışma prensipleri temelinde çalışır. Farklı kürek ( palet ) uzunlukları sayesinde, palet akış anahtarlarının şalterleme noktaları geniş bir şalterleme aralığı için yapılandırabilir. Sıvılar, bir küreğin ( palet ) ucuna sabitlenmiş plaka çarpar. Ortaya çıkan dinamik basınç, küreğin ( paletin ) hareket etmesine neden olur.
Akış Şalteri Nerede Kullanılır
Akış şalteri borulardaki akışın hissedilmesi için kullanılmaktadır. Boru içindeeki sıvıların hareketini algılayarak akışın olup olmadığını güvenli bir şekilde kontrol etmek maksadıyla kullanılır.
Şofben, Kombi, ısıtıcı gibi cihazlarda, soğutma suyu veya yağlama yağı devrelerinde enerji harcamadan yüksek güvenilirllikte akış bilgisi verir. Dikey olarak monte edilmelidir.
Fabrika ayarı olarak akış olduğu zaman kontak NO, akış kesildiğinde NC şeklindedir.
Daldırma Tip Pedallı Akış Şalteri (Flow switch), tüm şalterler gibi, bir devrede bir elektrik akımı yapmak ve kırmak için tasarlanmış bir cihazdır. Endüstriyel bir sistemde, buhar, sıvılar ve gazlar gibi proses ortamlarının akış hızını izlemek ve kontrol etmek için bir akış anahtarı gereklidir. Akış şalterleri, proses ortamının açma veya kapama akış kontrolünü sağlamak için bir sistem içindeki çeşitli makinelerde eylemleri tetikleyerek güvenli ve yönetilebilir akış kontrolün olmasına yardımcı olur.
Daldırma Tip Pedallı Akış Şalteri (Flow switch), endüstriyel bir proses sistemi içindeki sıvının akış hızını izlemek ve kontrol etmek için kullanılır. Sıvı ortamını işleyen otomatik endüstriyel sistemler, güvenli ve optimum akış hızları sağlamak için büyük ölçüde akış şalterlerine dayanır. Daldırma Tip Pedallı Akış Şalteri (Flow switch), önceden ayarlanmış akış hızı seviyelerine yanıt verir ve bu seviyelere ulaşıldığında iki işlevi yerine getirir: yani, kontaklarını kapatmak ve belirli bir ekipmanı açmak veya kontaklarını açmak ve belirli bir ekipman parçasını kapatmak.
Bugün piyasada çeşitli farklı Daldırma Tip Pedallı Akış Şalteri vardır - çeşitli farklı şekillerde çalışır - ancak tüm Daldırma Tip Pedallı Akış Şalteri ortak noktası, akış hızı bir anahtarın ayar noktasına ulaştığında, bir eylemi tetikleyen devreyi açabilir veya kapatabilir: bir pompayı açıp kapatıyor veya bir alarmı çalıştırıyor olsun.
Akış anahtarları ya Normalde Açık (NO) ya da Normalde Kapalı (NC) olacak şekilde yapılandırılmıştır. Bu, anahtarın varsayılan durumunu ifade eder. NO anahtarı ile devre, aksi takdirde tetiklenene kadar açıktır (KAPALI). Bir NC anahtarı ile devre, aksi takdirde tetiklenene kadar kapalıdır (AÇIK).
Daldırma Tip Pedallı Akış Şalteri, borudan akan sıvıyla doğrudan temas eden menteşeli veya yaya monte edilmiş bir pedal ile monte edilmiştir. Akışkan hedef hızda (veya ayar noktasında) akarken pedal yerinde tutulur. Akış hızındaki bir artış veya azalma, pedalı ayar noktasından hareket ettirecek ve bu da belirtilen eylemi tetikleyen küçük bir şalter atacaktır.
