Değişken - Alanlı Akış Ölçerler ( Rotametreler )
Değişken alanlı akış ölçerler, diğer adıyla rotametreler veya mantarlı akış ölçerler; basit, güvenilir, ucuz, kurulumu kolay, basınç kaybı düşük, sıvılar ve gazlar için geniş bir aralıkta debiyi elektrik bağlantıları olmadan doğrudan doğruyta veren akış ölçerler olarak bilinir. Değişken alanlı akış ölçerler cam, akrilik veya plastikten yapılan konik, şeffaf bir tüpten oluşmaktadır. Bunların içerisinde serbestçe yüzebilen bir mantar veya şamandıra vardır. Akışkan konik tüpün içinden akarken, tüp içerisindeki şamandıra belirli bir seviyeye kadar yükselir. Bu seviye, mantar ağırlığını ona etkiyen direnç ve kaldırma kuvvetleri tarafından dengelendiği ve dolayısıyla şamandıra üzerine etkiyen toplam kuvvetin sıfır olduğu seviyedir. Konik şeffaf tüpün dışındaki taksimatlı akış ölçeğine karşılık gelen mantarın konumuna bakılarak debi kolayca okunur. Mantarın ( şamandıra ) ağırlığı ve üzerine etki eden kaldırma kuvveti sabittir, fakat direnç kuvveti akış hızı ile değişir. Ayrıca konik tüp boyunca olan hız, akış yönünde azalır çünkü en-kesit alanı artmaktadır. Tüpün koniklik derecesi, düşey yükselme miktarı debi ile doğrusal olarak değişecek şekilde yapılabilir ve böylece tüp debilere göre doğrusal olarak kalibre edilebilir. Ayrıca şeffaf tüp akışkanın akış esnasında görünmesine olanak tanır. Değişken alanlkı akış ölçerlerin çok farklı çeşitleri vardır. Yerçekimine-dayalı akış ölçerler, akışkanın alttan girip üstten çıkcağı şekilde düşey olarak yerleştirilmelidir. Yayla çalışan akış ölçerlerde direç kuvveti yay kuvveti ile dengelenir ve dolayısıyla bu akış ölçerler yatay olarak da yerleştirilir. Bir başka akış ölçer türünde ise mantar yerine gevşek bağlı bir piston kallanılır. Değişken alanlı akış ölçerlerin doğrulukları genel olarak yüzde %±5 tir. Bu nedenle hassas ölçümlerin gerektiği uygulamlar için uygun değildir. Bunun yanında, bazı imalatçılar %1 mertebesinde doğruluk vermektedir. Ayrıca bu ölçerler şamandıranın konumunun görsel olarak denetlenmesini gerektirir ve dolayısıyla görsel erişimi engellendirleri için mat veya kirli akışkanların veya mantarı gizleyen akışkanların debileirni ölçmek için kullanılmazlaf. Son olarak cam tüpler kırılmaya yatkındır ve dolayısıyla zehirli akışkanlarla çalışıyorsa emniyet açısındaj tehlikeli bir duruma yol açabilirler. Bu çeşitli kullanımlarda, değişken alanlı akış ölçerler kabalığın en az olduğu yerlere yerleştirilmelidir.
Türbinli Akış Ölçer
Rüzagara karşı tutulan pervanenin döndüğünü ve rüzgar hızının artması ile dönme hızının arttığını hepimiz tecrübelerimizden biliyoruz. Ayrıca rüzgar türbinlerinin kanatlarının düşük hızlı rüzgarda yavaş döndüğünü, yüksek hızlı rüzgarda ise hızlı döndüğünü görmüşsünüzdür. Bu gözlemler borunun bir kısmına serbestçe dönen bir pervane yerleştirilerek ve gerekli kalibrasyonu yaparak borudaki akış hızının ölçülebileceğini ala getirmektedir. Bu ilkeye göre çalışan akış ölçüm cühazlarına türbinli akış ölçerler ( türbin debimetre ) veya bazen de pervaneli akış ölçerler denir.
Pt100 ve Termokupl Çeşitleri
RTD (Direnç Sıcaklık Dedektörü), sıcaklığı değiştikçe direnci de değişen bir sensördür. Sensörün sıcaklığı arttıkça direnç artar. Direnç-sıcaklık ilişkisi iyi bilinmektedir ve zaman içinde tekrarlanabilir. RTD pasif bir cihazdır. Kendi başına bir çıktı üretmez. Harici elektronik cihazlar, bir voltaj oluşturmak için sensörden küçük bir elektrik akımı geçirerek sensörün direncini ölçmek için kullanılır. Tipik olarak 1 mA veya daha az ölçüm akımı, kendi kendine ısınma riski olmadan maksimum 5 mA. RTD eleman tipine karar verirken öncelikle sensörü hangi cihazla okuyacağınızı düşünün. Enstrümanın sensör girişiyle uyumlu bir eleman tipi seçin. Şu ana kadar en yaygın RTD'ler 0,00385 sıcaklık katsayısına sahip 100 Ohm Platin’dir.
Şamandıralı Seviye Transmitteri
Şamandıra, sıvı uygulama depolarında kullanılan, sıvıya göre uygun yoğunlukta olan ve paslanmaz çelik, pvc, nbr veya ptfe malzemeden yapılmış küre veya prizma şeklinde olan bir parçadır. Sıvı seviyesinin belirlenmesi amacıyla kullanılır. Kontrol veya izleme amacıyla olan bu sensör tipi birçok sıvı uygulamalarında kullanılmaktadır. Arşimed ilkesine göre sıvı tarafından şamandıraya uygulanan kaldırma kuvvetinden faydanılarak hazırlanmış sıvı seviye ölçüm sistemidir. Bir boru üzerinde hareket eden şamandıra ve içerisinde yerleştirilmiş mıknatıs bir manyetik alan oluşturmaktadır. Oluşan bu manyetik alan mil içerisine yerleştirilen Reed switchleri tetikleyerek bir elektriksel değer elde edilir. Oluşturulan bu elektriksel değer seviye göstergesi gibi ekipmanlar ile depolarda seviye sensörü olarak kullanılmaktadır. Şamandıralı seviye transmitteri; şamandıranın hareketi bir değişken dirençle (potansiyometre) elektriksel olarak algılanmakta ve seviye değeri elektriksel gerilim değerinden hesaplanarak belirlenmektedir. Bu yöntem diğer ölçüm sensörlere göre güvenilir ve arıza yapma olasılığı en düşün ölçüm yöntemidir.
Hidrostatik Seviye Sensörü
Hidrostatik seviye transmitteri, önceden belirlenmiş bir daldırma seviyesinde neredeyse statik bir sıvıdaki hidrostatik basıncı ölçerek özellikle seviye izleme için kullanılan bir seviye sondası biçimidir. Hidrostatik seviye transmitteri, diyaframın iç tarafının kablodaki bir havalandırma borusu aracılığıyla atmosferik basınca havalandırıldığı ve dış tarafının sıvı ile temas halinde olduğu ve diyaframın statik basıncını ölçen bir basınç diyaframına sahip dalgıç basınç vericisidir. Vericinin üzerindeki sıvı sütunu. Bu statik basınç temel olarak vericinin üzerindeki sıvının ağırlığından kaynaklanır ve sıvının seviyesini hesaplamak için kullanılır.
Atık ve Pis Su Şamandırası
Atık ve pis su şamandırası, teknelerde ve karavanlarda su depolarının seviyesini ölçmek için kullanılan bir cihazdır. İşte bu şamandıranın kullanımı hakkında bilgiler: Malzeme ve Yapı: Atık su şamandırası paslanmaz krom malzemeden üretilmiştir. Şamandıra malzemesi NBR malzemedir. Montaj: Atık su şamandırası, atık su deposunun içine monte edilir. Bu sayede depodaki su seviyesini takip edebilirsiniz. Seviye Kontrolü: Şamandıra, depodaki su seviyesini ölçer ve bir gösterge paneline veya diğer cihazlara bağlanır. Böylece su seviyesini rahatlıkla takip edebilirsiniz. Atık ve pis su şamandırası, temizlik ve hijyen açısından önemlidir. Doğru montaj ve düzenli bakım ile kullanıldığında, atık su depolarının doluluk seviyesini güvenilir bir şekilde gösterecektir.
Kafa Tipi Sıcaklık Çevirici
Kafa tipi sıcaklık çeviriciler, mikrokontrolör kullanılarak tasarımlanmış, plastik silindir içerisinde, termokupl veya rezistans termometre kafası içine yerleştirilebilen elektronik ünitelerdir. Endüstrinin her alanında termokupl ve rezistans termometre değerlerini standart 4-20 mA akım sinyaline çevirirler. Çeviricinin konfigürasyonu, PC üzerinden USB ara yüzü kullanılarak herhangi bir beslemeye ihtiyaç duymadan bağlantı kablosu ile PC’ye bağlanıp, PC’ye yüklenen yazılım ile istenilen şekilde kullanıcı tarafından kolaylıkla konfigüre edilebilir.

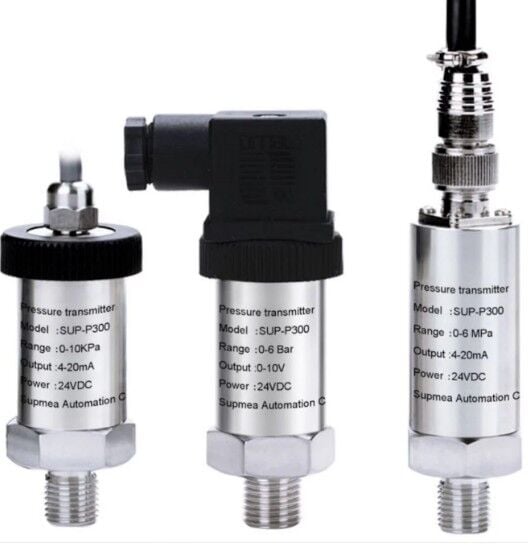

Basınç Transmitteri
Basınç transmitterleri, gaz yada sıvının basıncın ölçülmesini ve ölçülen basıncın büyüklüğünü ve değişimini standart bir elektriksel değere çeviren proses ekipmanlarına basınç transmitteri veya basınç transdüseri nedir.
Seviye Şalteri
Seviye şalteri, sıvı veya katı uygulamaların da kontrol sisteminin önemli bir parçasıdır, ancak birçok operatör ve işletme nasıl çalıştıklarını bilmez. Bu cihazlar, bir dizi uygulamaya uyacak şekilde birçok şekil ve boyutta gelir ve modern teknoloji, seviye anahtarlarına daha da fazla işlevsellik ve kolaylık katan yeni seviye izleme ve akış bakımı yöntemleri geliştiriyor. Seviye sensörü olarak da bilinen şalteri, açık veya kapalı bir sistemde akan sıvının seviyesini veya miktarını belirlemek için kullanılan bir cihazdır. Seviye sensörleri iki ana kategoride gelir; nokta seviye ölçüm sensörleri ve sürekli seviye vericileri. Nokta seviyesi sensörleri, genellikle düşük veya yüksek sıvı seviyeleri için alarm olarak işlev gören bir kaptaki sıvı seviyesini veya yüksekliğini ölçer. Sürekli seviye vericileri, tek bir noktada yerine değişen seviyeler ve alanlarda sıvıyı ölçerek, tam bir sistem boyunca sıvı seviyesinin doğru bir şekilde izlenmesini sağlar.
Akış Şalteri
Akış şalteri, gaz veya sıvıların boru veya başka bir kanaldan akışını algılamak için kullanılan bir cihazdır. Genel olarak bir sistemdeki proses sıvısının akışını izlemek ve akış önceden belirlenmiş bir aralığın dışına düşerse alarmı veya başka türde bir kontrol mekanizmasını etkinleştirmek için kullanılır. Akış anahtarları, ekipmanın güvenli ve verimli bir şekilde çalışmasını sağlamak ve hasar veya kazaların meydana gelmesini önlemek için endüstriyel ve ticari ortamlarda yaygın olarak kullanılır
Manyetik Seviye Göstergesi
Manyetik seviye göstergesi, bir tür seviye sensörüdür. Yani sıvıların seviyesini ölçmek için kullanılan bir ölçüm cihazıdır. Manyetik seviye göstergesi, hem yüksek hem de düşük yoğunluklu sıvılarda kullanılabilen bir manyetik şamandıra içerir. Manyetik seviye göstergeleri, 350 °C'de 100 bara kadar olan ciddi çevre koşullarında çalışabilecek seviye ölçüm cihazları üretimi yapılmaktadır.
Yakıt Seviye Sensörü Nasıl Çalışır
Yakıt seviye sensörleri tank seviye ve kontrolü için kullanılmaktadır. Sıvı seviyesine göre boru boyunca hareket eden şamandıra içindeki mıknatısın manyetik alanı, Reed sensörün hizasına geldiğinde elektrik devresini açar veya kapatır. Sürekli tip seri dizilen direnç ve Reed röleler devreye girer ve çıkar. Reed sensörlerin bu değişimleri ile alarm veya seviye bilgisi bir röle devresi veya kontrol cihazı ile değerlendirilir.
Exproof Seviye Flatörü Nedir
SOBA Ex ; Seviye yükseldiğinde, şamandıranın silici etkinleştirilir. Yerleşik karşı ağırlık, şamandıranın yüzeye yükselmesini ve kablonun nesnelerin etrafına sarılmasını önler. SOBA Ex, zor çalışma alanları için büyük bir neopren kabloya sahip sağlam bir şamandıra anahtarıdır. Malzemeye karbon siyahının dahil edilmesi sayesinde, oluşturulabilecek elektrostatik yükler toprak kablosu aracılığıyla dışarıya tahliye edilir. Önemli: Ex bölgeleri 0, 1 veya 2'de kullanım için, kendinden emniyetli bir güvenlik bariyerinin kullanılması zorunludur.
Akış Şalteri Nedir ve Nasıl Çalışır
Akış şalteri ( akış anahtarı ), bir hattan akışı izleyen ve çeşitli cihazlara bir açma sinyali gönderen cihazlardır. Örneğin pompayı, kapatmak veya açmak için akış şalteri ile kontrol edilebilir. Genel kullanımlardan bazıları pompanın korunması, soğutma devresinin korunması ve çok yüksek veya çok düşük akış hızları için alarmlar içindir. Bir akış anahtarı, bir kanal, sistem veya döngü boyunca sıvıların, havanın veya diğer gaz ortamların akışını izlemek için kullanılır. Bu anahtarlar veya sensörler, belirli bir süre boyunca akışı izlemek veya toplam akışı sürekli olarak izlemek için ayarlanabilir.
Titreşimli Seviye Şalteri Nedir ve Nasıl Çalışır
Titreşimli çatal tip seviye şalteri, yoğunluk ölçümü için de kullanılabildiği için genellikle bir uygulamanın parçası olarak gelen bir tür seviye anahtarıdır. Adı, alttaki çatal benzeri bir sensörden geliyor ve bu da ayar çatallarına benzer bir prensipte çalışıyor.
